日期：25-09-10 時間：01:35 來源： 益榮金屬
閉孔泡沫鋁夾層結構耐撞性研究（三十三）
3.3.2失效模式分析

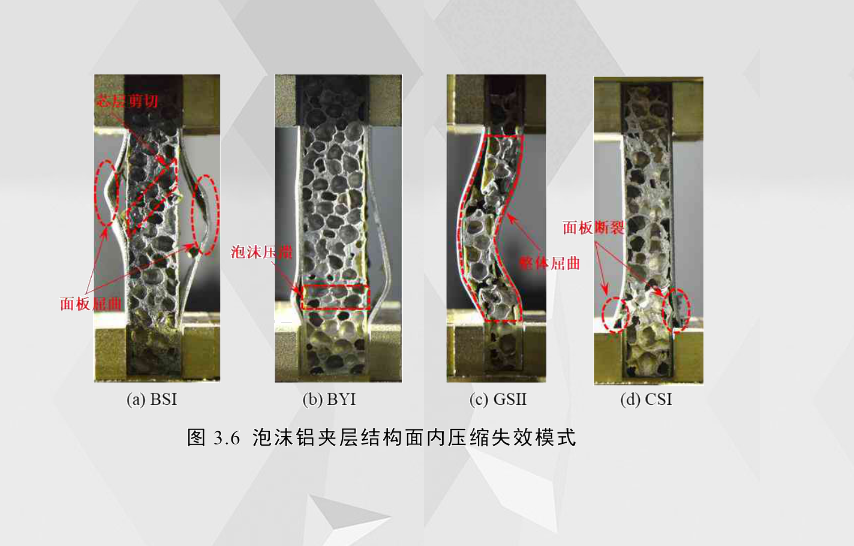

如圖3.6所示，泡沫鋁夾層結構在5.5mm處的失效模式是十分復雜的，為了描述其失效形式，引用指定的標識來形容每種變形特點。標識由三個字符組成，第一個字符描述面板和整體變形情況，字母B代表面板屈曲，如圖的面板變形情況，字母G代表整體屈曲，如圖，字母C代表面板斷裂，如圖；第二個字符描述芯層泡沫的失效形式，字母Y代表泡沫壓潰，如圖，字母S代表芯層剪切，如圖；第三個字符用羅馬數字I和Ⅱ分別描述芯層破壞的區域數為1處和2處。
表3.1總結了本章各試件在面內壓縮工況下的失效模式和耐撞性指標，F(xiàn)max為分析壓潰位移(5.5mm)內的最大載荷，Ea為分析壓潰位移內的總吸能，SEA為分析壓潰位移內的比吸能。值得注意的是，隨著夾層結構芯層高度和密度的增加，夾層結構的失效模式逐漸從整體屈曲轉向面板屈曲，而纖維增強夾層結構的失效 模式均表現為面板發生脆性斷裂。
表3.1 泡沫鋁夾層結構面內壓縮失效模式及耐撞性指標
試件編號 失效模式 Fmax(kN) Ea(J) SEA(J/kg)
AL-F1
BSI
39.7
130.18
1605
AL-F1.5
BSI
68.7
234.15
2622
AL-F2
BSI
100.3
446
4085
AL-H10
GSII
64.1
161.22
2026
AL-H15
BSI
68.7
234.15
2622
AL-H20
BYI
73.7
286.24
2556
AL-D25
GSII
62.7
133.69
1873
AL-D45
BSI
68.7
234.15
2622
AL-D65
BSII
63.6
256.66
2248
CF-F1
CYI
28.9
76.42
1189
CF-F1.5
CSI
53.5
137.31
1983
CF-F2
CSI
75.1
209.62
2685
GF-F1
CSI
24.3
52.91
833
GF-F1.5
CSI
30.9
97.43
1353
GF-F2
CSI
38.5
137.69
1744
